根據穿水冷卻設備發生霧氣的具體狀況，新增除霧捕集罩，除霧管道，絲網除霧器，引風機，煙囪等設備。相應地對軋機設備根底和穿水設備根底、集水管溝渠、渠道梁等進行局部改造。
除霧流程為：捕集罩—電動控制閥—金屬絲網除霧器—電動控制閥—引風機—消聲器—煙囪。?
首先用鋼板密封車間的5.000m渠道上的大部分鋼筋網操作臺面。將穿水冷卻設備的出水管加長，延伸至5.000m平面以下。? 從集水槽上部捕集霧汽，在出水箱口設置導流槽，將四處噴濺的水流進行收集，排至5.000m平面之下。?
在穿水冷卻設備之間設置霧氣捕集罩，捕集從出水管和出水箱騰出的很多的霧氣。?

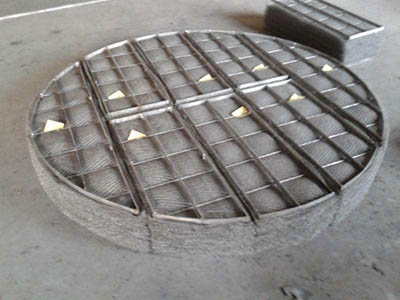

經過管道，將捕集到的霧氣會集到金屬絲網除霧器內進行汽水別離。別離后的氣體經過引風機、煙囪排入大氣。別離后的液體進入循環水池，經過循環泵，進入冷卻水循環系統。

?

為確保系統構成負壓操作，在5.000m渠道，保留部分鋼筋臺面不密封，構成進風源，也便于收集穿水設備機尾處部分無組織排放的水源。? 為便于穿水設備移動，出水管加長部分選用軟管，導流槽焊于機架上，隨機架一同移動。捕集罩設置于兩臺穿水設備之間的空地處，不妨礙設備移動。? 除霧設備占用操作渠道面積比較小，管道從原有的牽引孔引進操作渠道下，沿梁底部引出車間。

不影響操作人員調查設備運行狀況，不影響穿水設備維護。? 金屬絲網除霧器及引風機、煙囪等布置于車間外部，占地面積為120平方米。? 項目建造投資約為80萬元，無需添加操作人員，除霧成本為0.10元/t。 剖析清楚霧氣的發生機理，選用簡單的霧氣捕集罩，就勢安掃除霧管道，利用傳統的金屬絲網除霧器，成功地解決了棒材車間霧氣充滿的難題，確保廠穿水冷卻設備春冬天安全出產。?

選用霧氣捕集罩和絲網除霧器進行除霧，投資少、除霧作用好、運行費用低，確保車間安全出產。項目自2017年夏投產，歷經兩個春冬天節，霧氣得到充沛治理。
